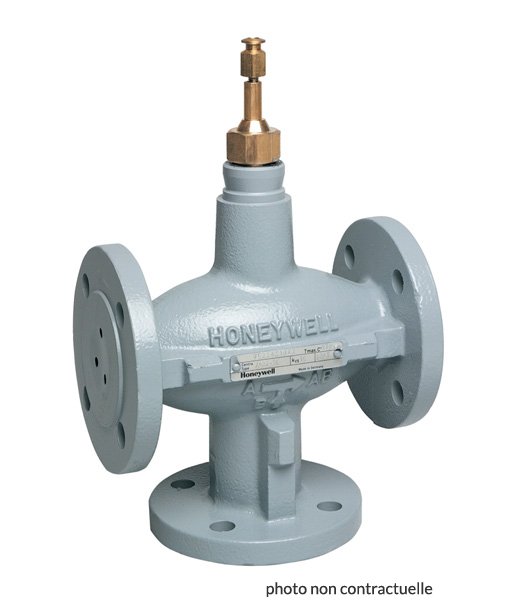

Honeywell Vanne V5329A1020
Caractéristiques
- Corps en fonte grise à brides.
- Faible taux de fuite.
- Etanchéité métal sur métal assurant une longue durée de vie.
- Presse-étoupe auto-serrant.
- Précision de positionnement assurant une régulation de la température selon les exigences actuelles.
- Montage facile des moteurs linéaires électriques.
- Débit global constant au travers de la vanne
Spécifications
Fonctionnement: Tige en position haute ferme les voies A-AB
Pression nominale:
V5329A – PN16
V5329C – PN6
Caractéristique de débit: linéaire de A-AB et B-AB
Finesse: 50:1
Taux de fuite:
≤ 0.1% du kVS entre A-AB
≤ 0.1% du kVS entre B-AB
Course: 20 mm
Corps de vanne: Sorties à brides selon ISO 7005-2
Matériau: Fonte grise (GG25)
Equipement intérieur: Siège: Intégré au corps de vanne
Clapet: Acier inoxydable, auto guidé
Tige: Acier inoxydable
Presse-étoupe: Rondelles coniques en PTFE à auto-serrage
Température du fluide et pression max.:
PN16
2 … 120 °C; 1600 kPa
120 … 150 °C; 1440 kPa 150 …
170 °C; 1370 kPa
PN6
2 … 120 °C; 600 kPa
120 … 150 °C; 540 kPa
150 … 170 °C; 510 kPa
Différence max. de température dans la vanne entre l’eau chaude et l’eau froide: 60 K
