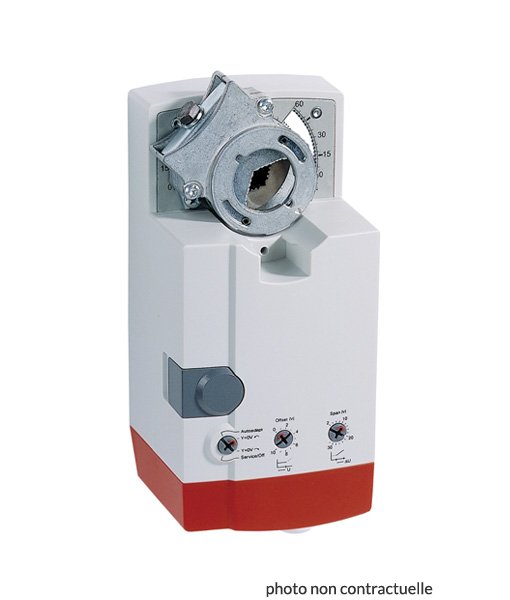

Honeywell Moteur registre N20230

Honeywell Moteur registre N20230

Ces servo-moteurs de commande de registres couplés directement sur l’axe permettent la commande flottante et à 2 positions pour :

• registres d’air,
• systèmes à débit variable,
• systèmes de traitement d’air,
• volets de ventilation,
• clapets, et
• la fiabilité de commande pour les applications de registres jusqu’à 4.6 m2 (20 Nm) ou 7.8 m2. (34 Nm) (registres étanches; registres sensibles au déplacement d’air).

Caractéristiques:

• Nouvel adaptateur d’axe à auto-centrage
• Capot d’accès pour faciliter le raccordement
• Débrayage pour réglage mauel
• Butées mécaniques de fin de course
• Contacts auxiliaires, pour installation sur site
• Sélecteur de sens de rotation
• Possibilité de montage dans une orientation quelconque (IP54 sauf tête en bas)
• Indicateur de position mécanique

Spécifications

Tension d’alimentation:
N2024 / N3424 24 V CA ±15%, 50/60 Hz
N20230/N34230 230 V CA ±15%, 50/60 Hz
Tension nominale:
N2024 / N3424 24 V CA, 50/60 Hz
N20230/N34230 230 V CA, 50/60 Hz
Toutes les valeurs mentionnées ci-après s’entendent en fonctionnement aux conditions nominales de tension.
Consommation électrique:
N2024 6 VA / 6 W
N20230 8 VA / 8 W
N3424 9 VA / 9 W
N34230 13 VA / 10 W
Conditions limites ambiantes:
Limites ambiantes de fonctionnement -20 à +60 °C
Limites ambiantes de stockage -40 à +80 °C
Humidité relative 5 à 95%, sans condensation
Sécurité:
Norme de protection IP54 selon EN 60529
Classe de protection II selon EN 60730-1
Catégorie de surtension III
Durée de vie:
Courses complètes 60000
Repositionnements 1.5 million
Montage:
Axe de registre rond 10 à 27 mm
Axe de registre carré 10 à 18 mm ; par pas de 45°
Longueur de l’axe mini. 22 mm
Contacts auxiliaires (si compris):
Pouvoir de commutation 5A (résistif) / 3 A (inductif)
Points de déclenchement 5°/ 85°
Couple nominal:
N2024 / N20230 20 Nm
N3424 / N34230 34 Nm
Temps de parcours: 110 sec (50 Hz) / 95 sec (60 Hz)
Rotation angulaire: 95°±3°
Poids (sans les câbles): 1.45 kg
Niveau de bruit: 40 dB(A) maxi. à 1 m
