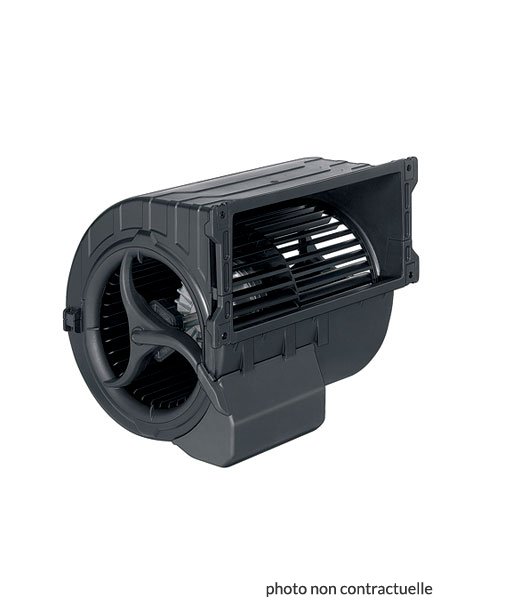

EBM Papst Motoventilateur D2E146-FW37-12

EBM Papst Motoventilateur D2E146-FW37-12

Données nominales

Phase: 1-
Tension nominale: VAC 230
Fréquence: Hz 50
Type de détermination des données: cm
Valable pour homologation/n : norme CE
Vitesse de rotation: min-1:1820
Puissance absorbée w: 192
Absorption du courant A: 0,84
Condensateur uf: 4
Tension de condensateur VDB: 400
Condensateur standard: PE (CE)
Contre-pression min. Pa: 180
Température ambiante min. °C: – 25
Température ambiante max. °C: 45
Courant de démarrage A: 1,1

Description technique

Masse: 3,3kg
Taille:146mm
Matériau roué: Tôle d’acier, zinguée
Matériau boîtier: Matière plastique PP
Sens de rotation: Sens de rotation à gauche en regardant le rotor
Type de rotation: IP 20
Classe d’isolation:   “F”
Classe de protection contre l’humidité: F0
Température ambiante adm.: + 80 °C
Température max ambiante du moteur (transport/stockage)
Température ambiante adm.: – 40°C
Température min ambiante du moteur (transport/stockage)
Position de montage: Quelconque
Perçages pour eau de condensation: Néant
Mode de fonctionnement: S1
Paliers moteur: Roulement à billes
Plages de vitesse: 5
Courant de contact suivant IEC: inf. 0,75 mA
60990 (couplage de mesure illustration 4, système TN)
Branchement électrique: Par boîtes à bornes, condensateur integer et branché, avec fiche
Protection moteur: Contrôleur de température (TW) commute en interne
Type de câble:  Axial
Classe de protection: I ( si un conducteur de protection a été raccordé par les soins du client)
Conformité à la norme: EN 60335-1 CE
